CHAVE SECCIONADORA FOTOVOLTAICA TETRAPOLAR 1.200V - JPV32-L1 DC
REF: JPV32-L1 DC
TIPO DE MONTAGEM: TRILHO DIN
GRAU DE PROTEÇÃO: IP20
TEMPERATURA DE OPERAÇÃO: -45ºC a +85ºC
MANOPLA: COM TRAVA CADEADO
NÚMERO DE PÓLOS: 04 PÓLOS
CORRENTE OPERACIONAL (Ie): CONFERIR DA TABELA Ie
TENSÃO DE OPERAÇÃO (Ue): 300VCC / 600VCC / 800VCC / 1.000VCC / 1.200VCC
TENSÃO DE ISOLAMENTO (Ui): 1.200VCC
CORRENTE TÉRMICA AMBIENTE (Ithe): CONFERIR TABELA Ie
MÁXIMA CORRENTE DE CURTO CIRCUITO (Icw): 1KA a 1S
TENSÃO DE IMPULSO (Uimp): 8KV
CATEGORIA SOBRETENSÃO: II
POLARIDADE: SEM POLARIDADE
DURABILIDADE ELÉTRICA: 2.000 OPERAÇÕES
DURABILIDADE MECÂNICA: 18.000 OPERAÇÕES
CATEGORIA OPERAÇÃO: DC-PV2 / DC-PV1 / DC-12B

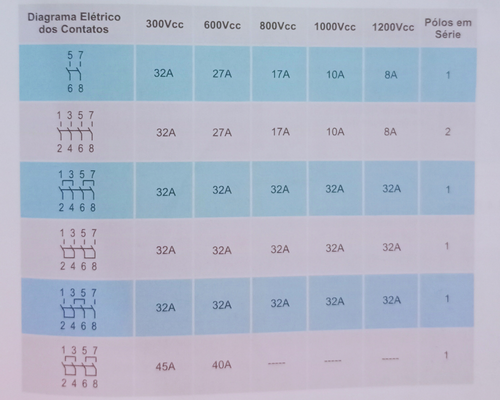

TABELA Ie - DIAGRAMA DE LIGAÇÃO
A Chave Seccionadora Fotovoltaica JNG modelo JPV32-L1 tem sua plicação em sistemas fotovoltaicos de 1 a 20kw em áreas comerciais ou residenciais, instalada entre os módulos fotovoltaicos e inversores. Devido ao tempo de seccionamento ser menor do que 8ms, este produto proporciona maior segurança para o sistema fotovoltaico.
Para garantir a estabilidade e manter a longa vida útil, nossos produtos são fabricados com componentes de qualidade comprovada, projetados por profissionais altamente capacitados.
*Imagem Ilustrativa
